Wasserlabyrinth im Britzer Garten Berlin

Leistungsumfang

• Anzahl der Fontänen-Düsen: 306 Stück
• Wasseraufbereitung: UV-Anlage / Kiesfilteranlage / chemische Wasseraufbereitung
• Rinnensystem: kombinierte Radiale Einspeise-/Entwässerungsrinne,
• Bewegte Wassermenge: 473 m³/h
• Herkunft des Springbrunnenwassers: Trinkwasser

Projektbeschreibung

Irriproject hat die Wassertechnik für ein Wasserlabyrinth im Britzer Garten in Zusammenarbeit mit den Landschaftsarchitekten Dr. Szamatolski Schrickel Plannungsgesellschaft mbH geplant.

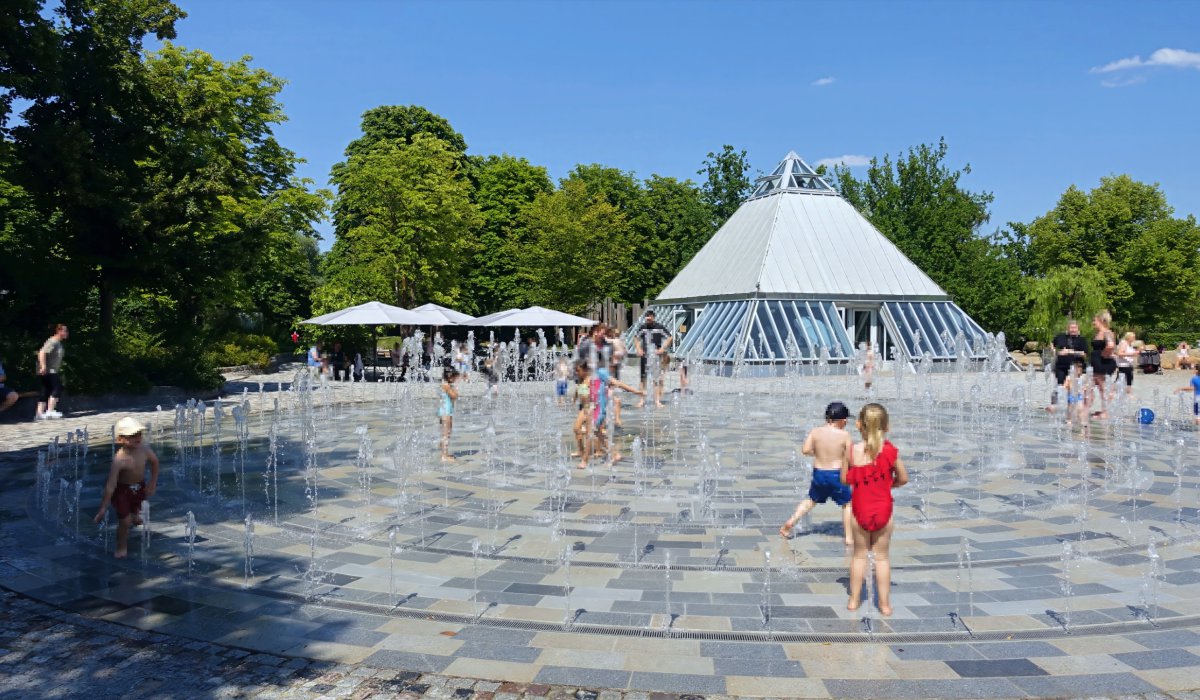

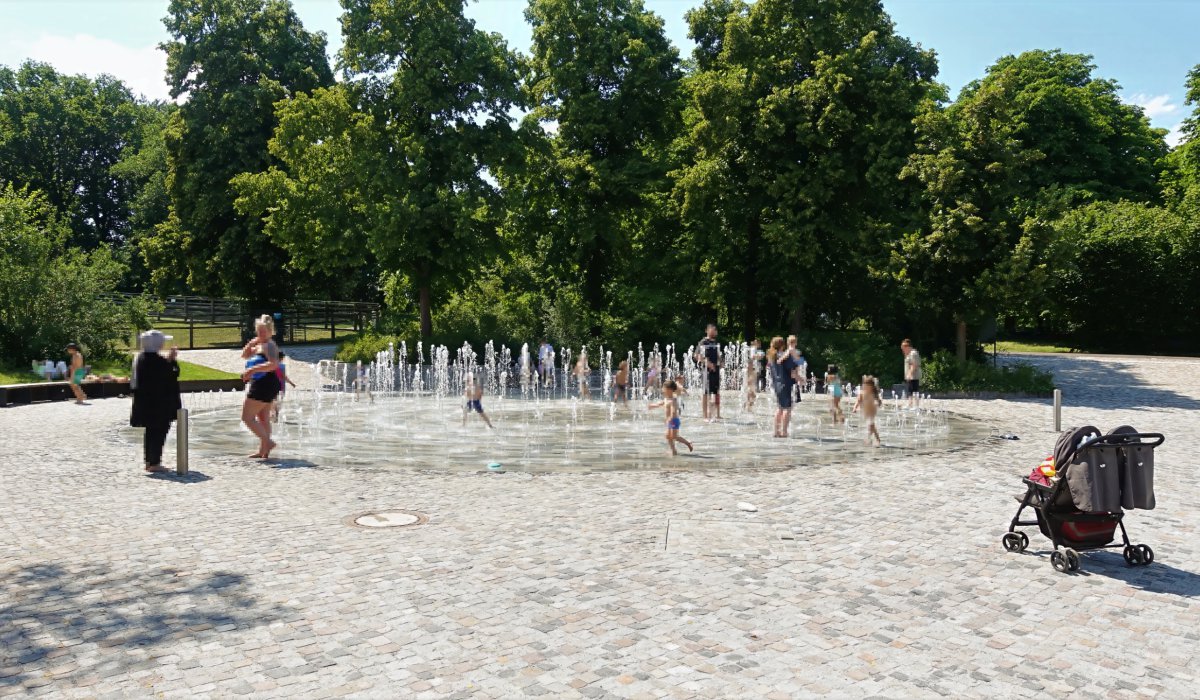

Dieses Labyrinth soll die Kinder zum interaktiven und barrierefreien Spielen anregen. Zu diesem Zweck wurden besonders breite Abstände zwischen den Fontänenreihen geplant, was auch Kindern im Rollstuhl ermöglicht, sich im Wasserlabyrinth zu bewegen.

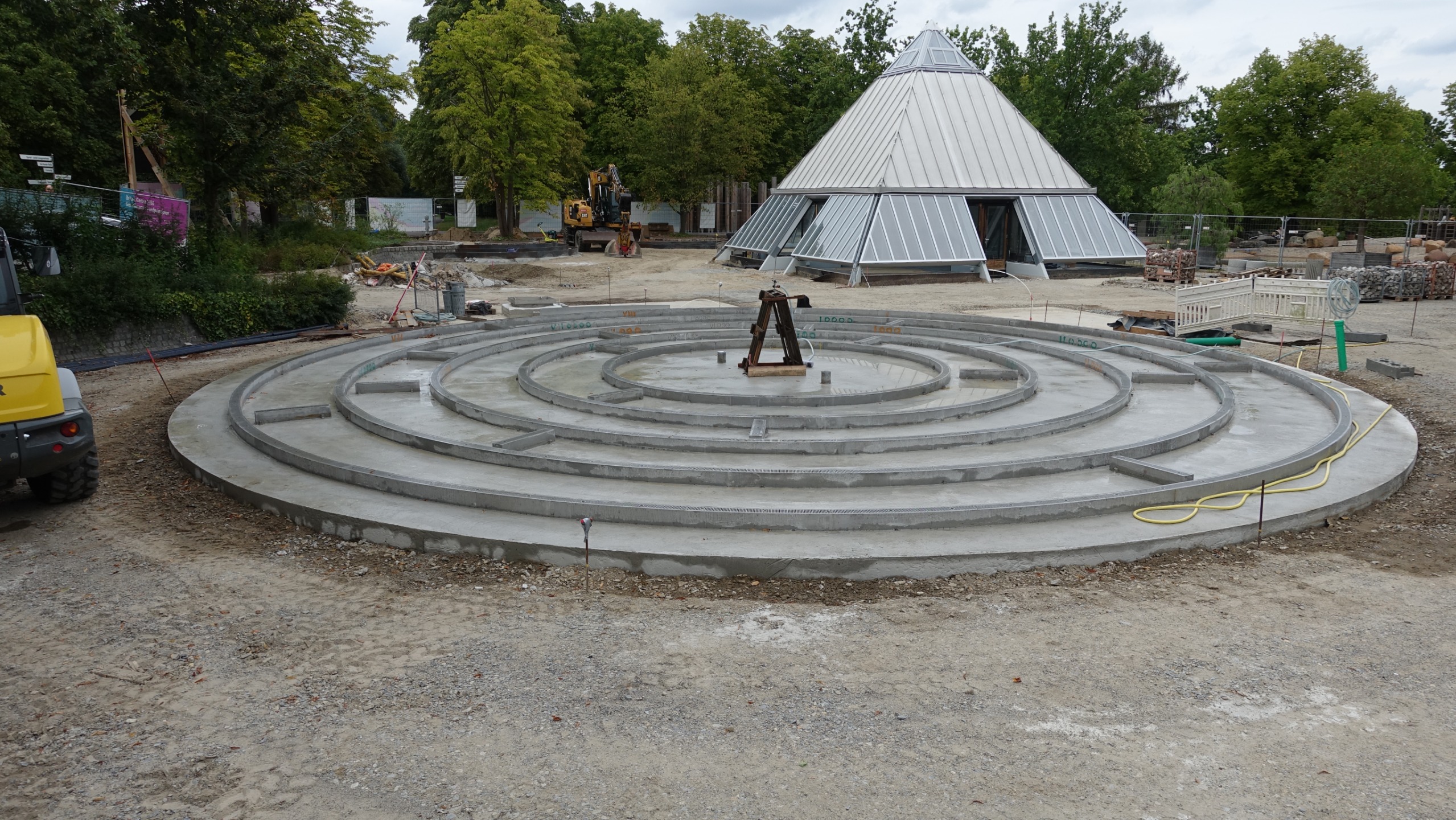

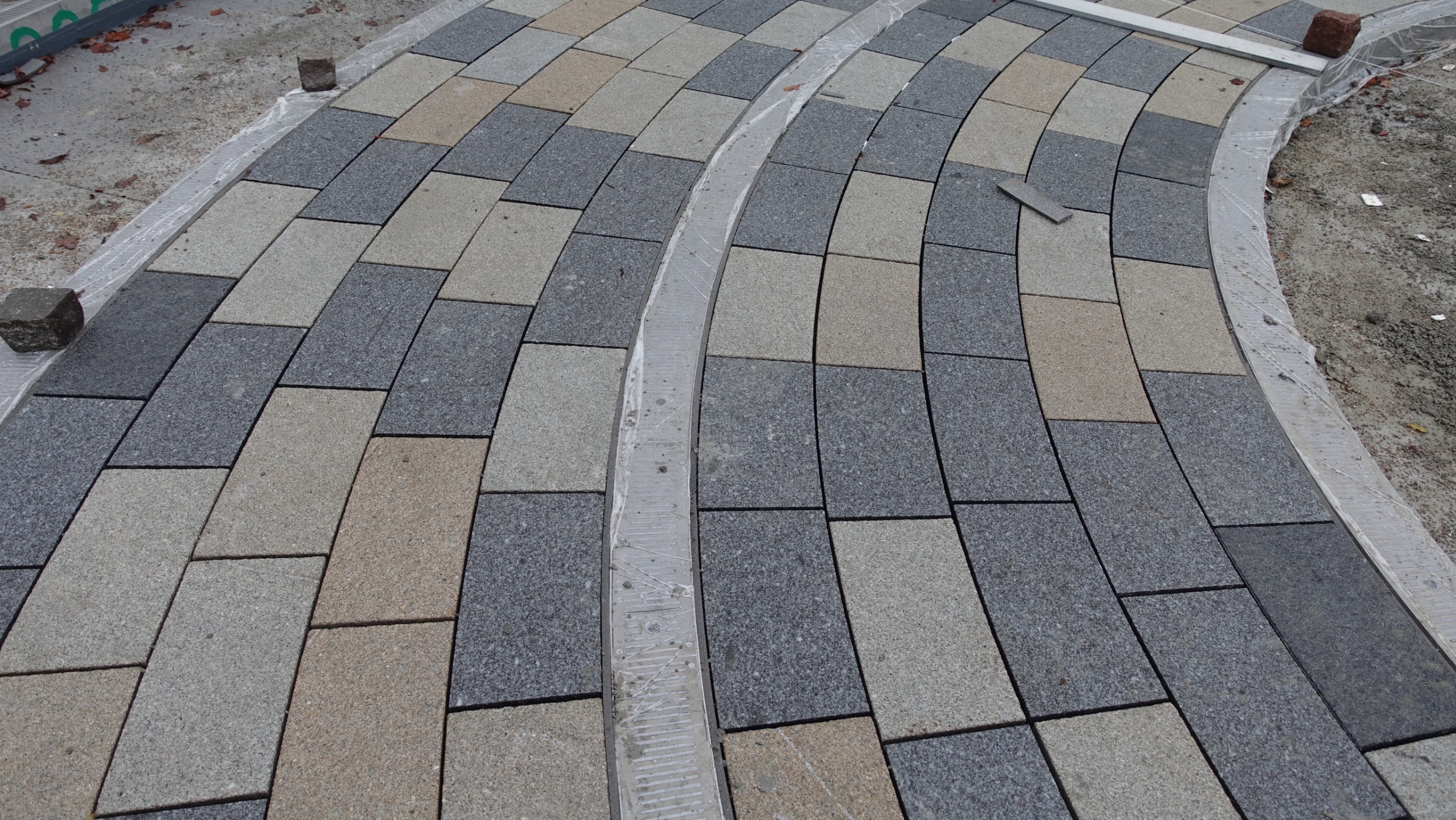

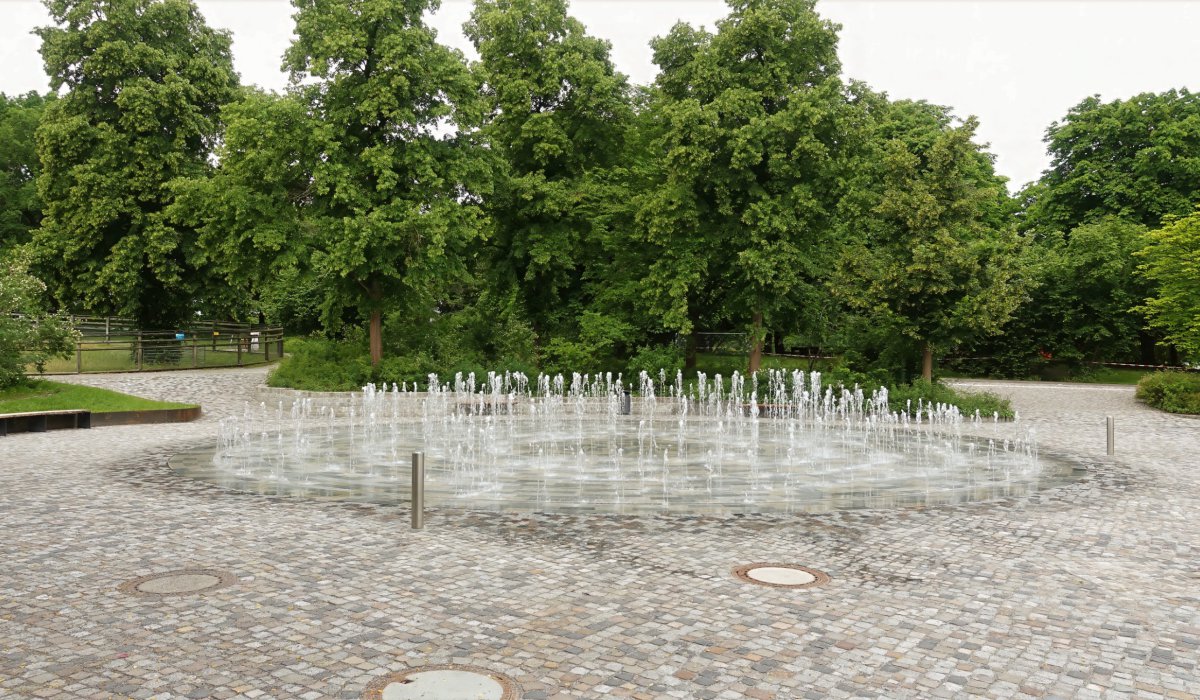

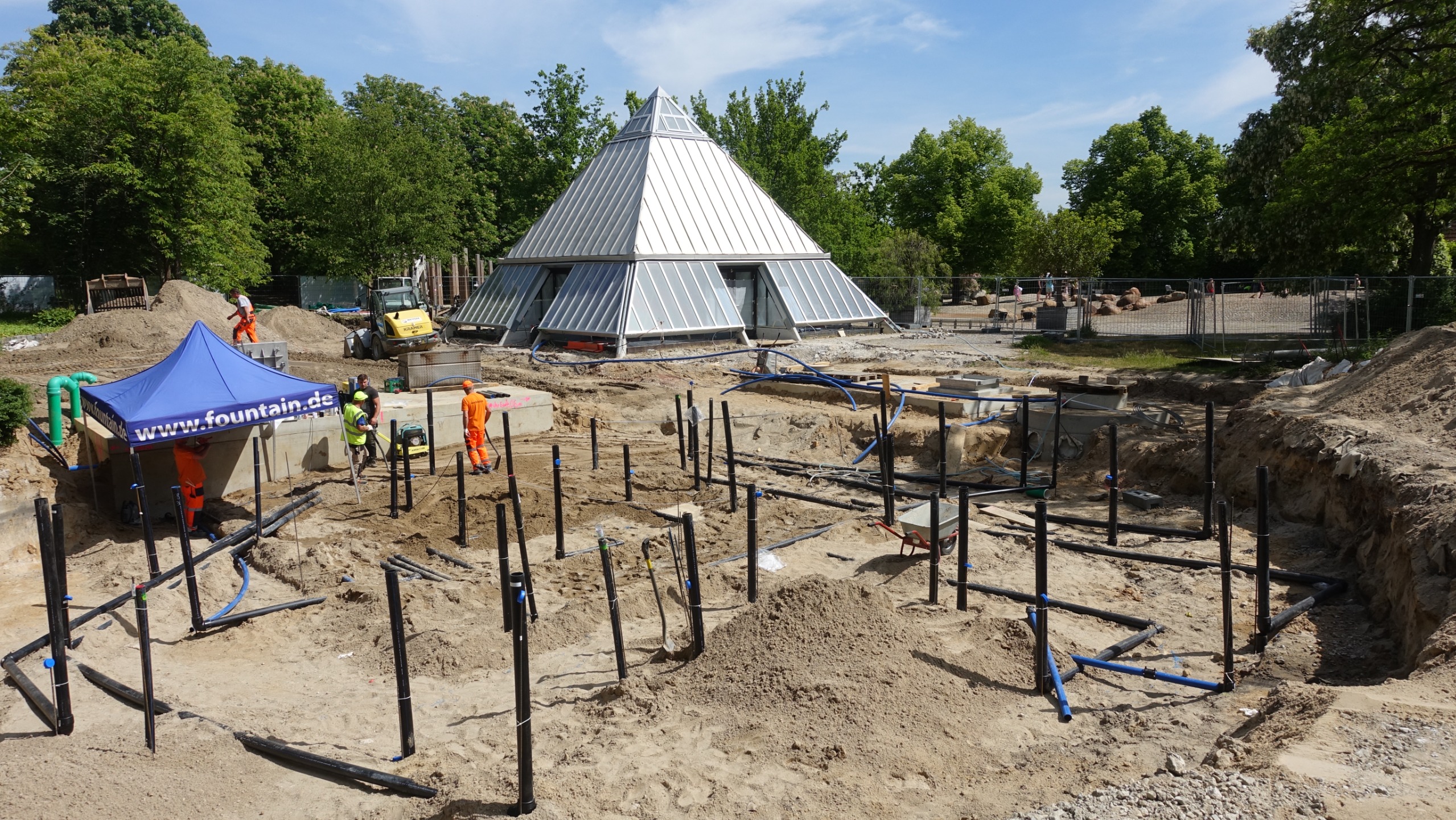

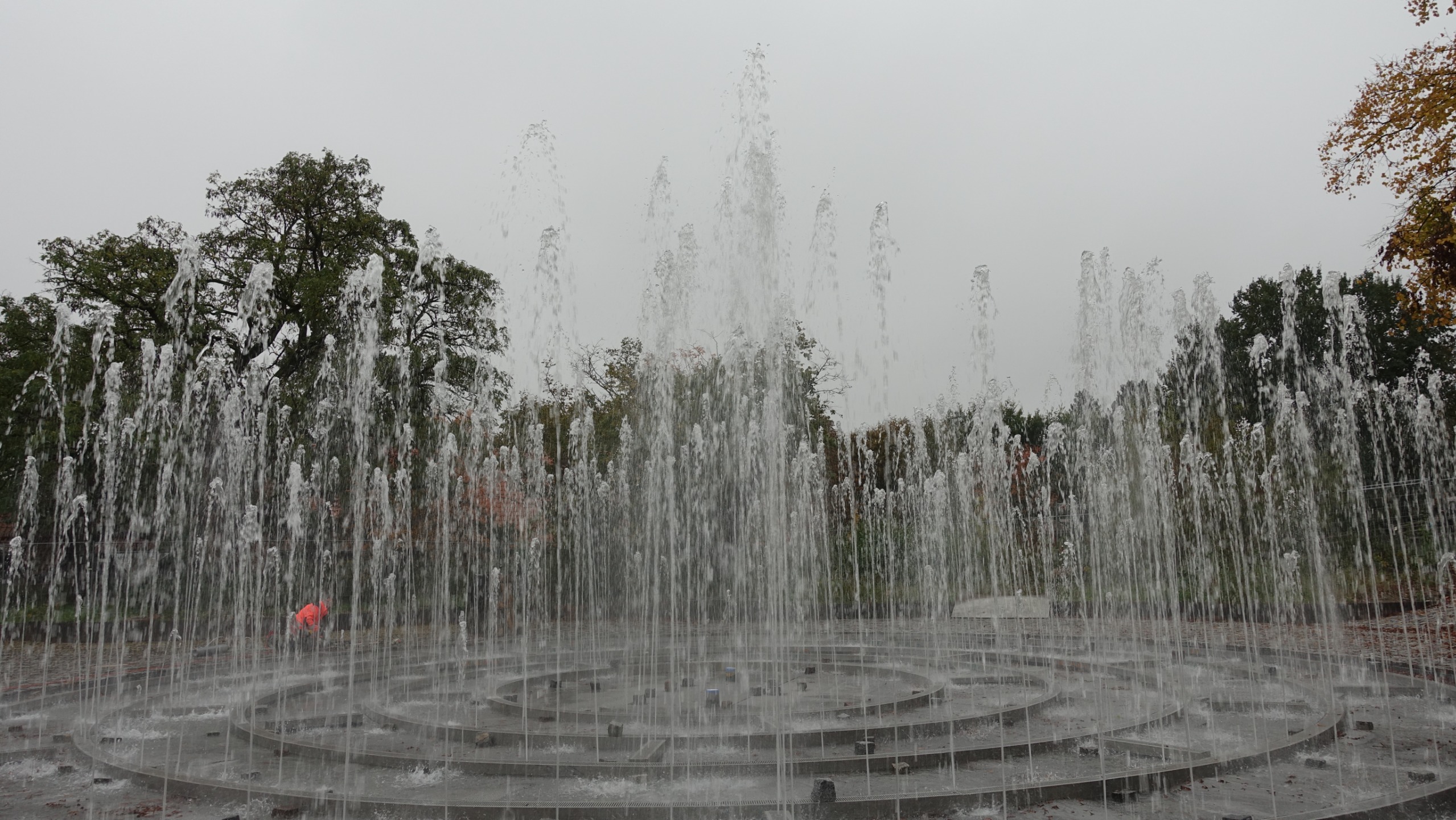

Das geplante Wasserlabyrinth besteht aus mehreren zentrischen Kreisen, die mit über 300 Wasserdüsen unterschiedlicher Wurfhöhen bestückt sind. Diese sind in 45 Rinnensegmente gegliedert, die zugleich den Wasserablauf über integrierte Schlitzrinnen übernehmen.

Durch Aussparungen in den Düsenkreisen können die Kinder sich einen Weg durch das Wasserlabyrinth bahnen. Über Aktionsschalter können die Wurfhöhen der Wasserdüsen individuell gesteuert werden. Dies schafft ein Zusammenspiel zwischen steuernden und spielenden Kindern und fördert somit das kooperative Spielen und das Erkennen von Zusammenhängen im Spielablauf.

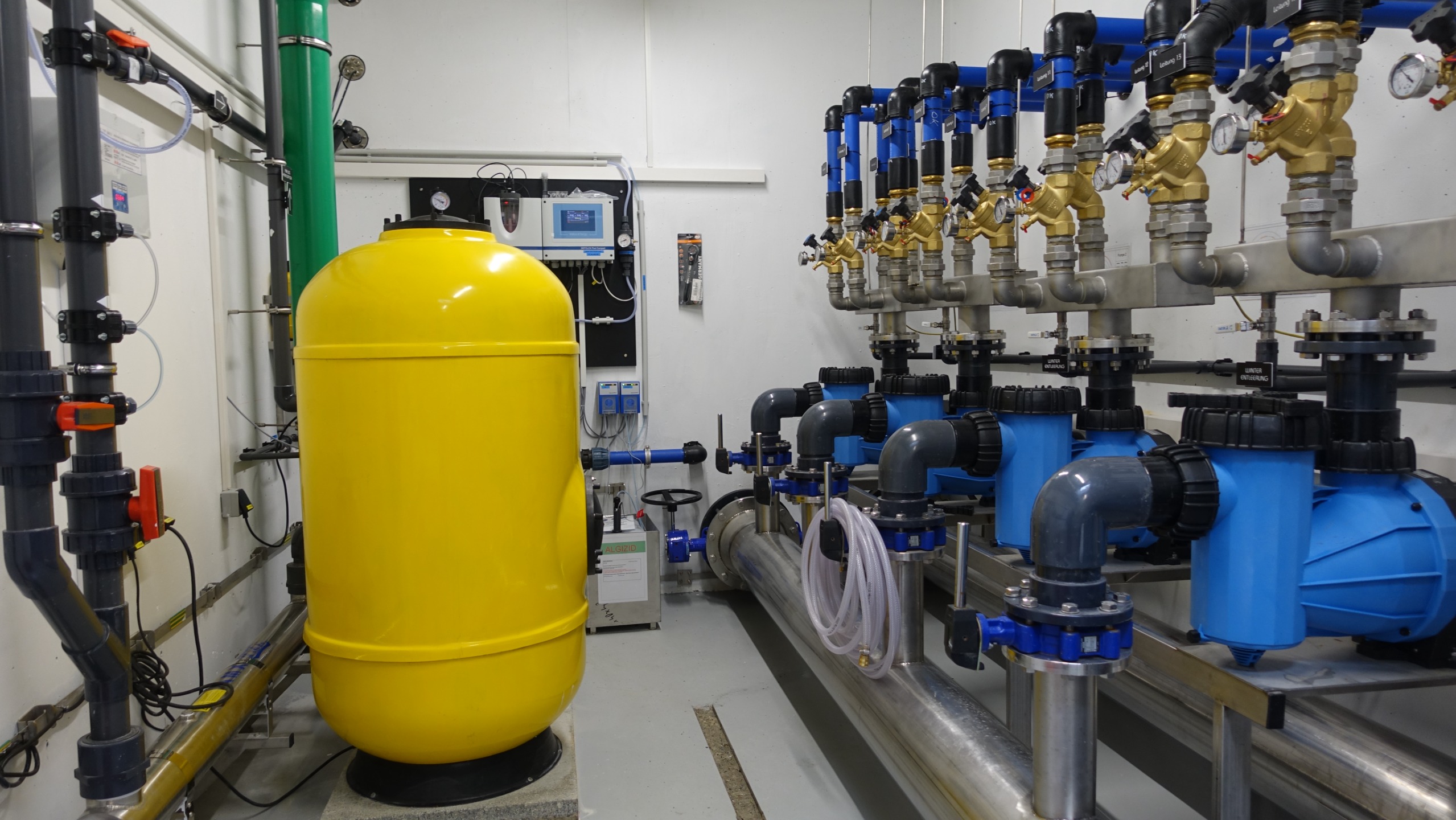

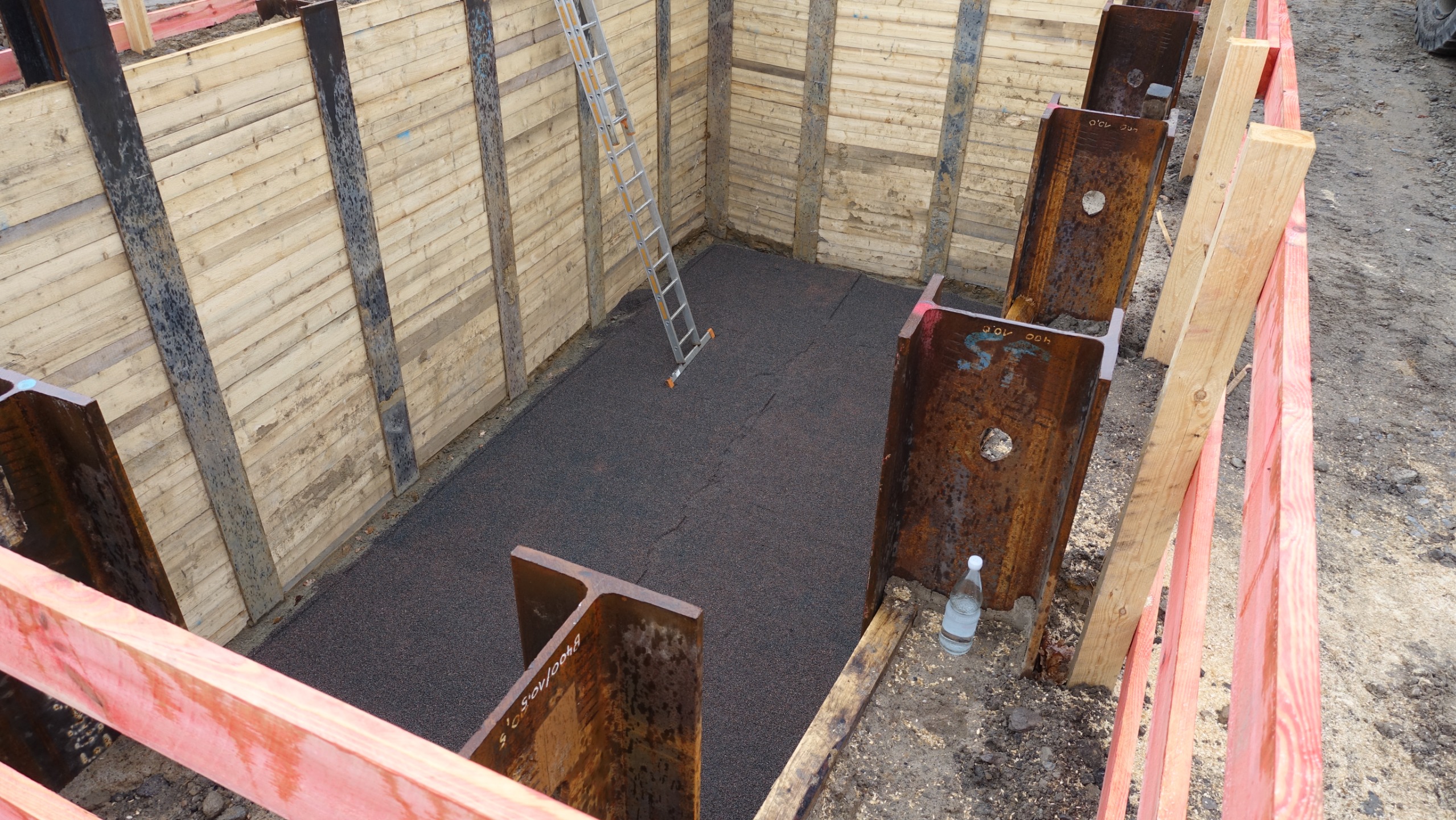

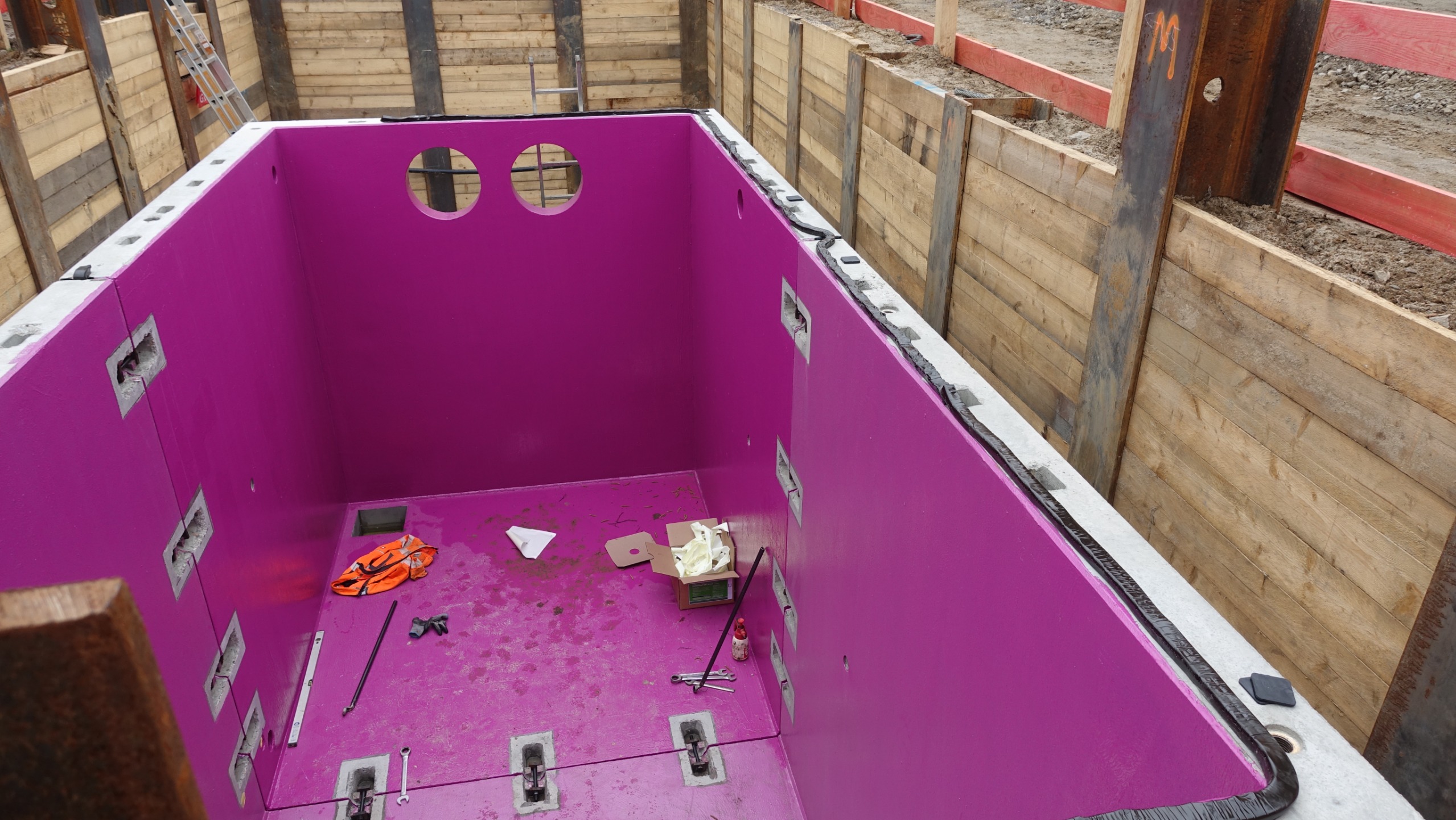

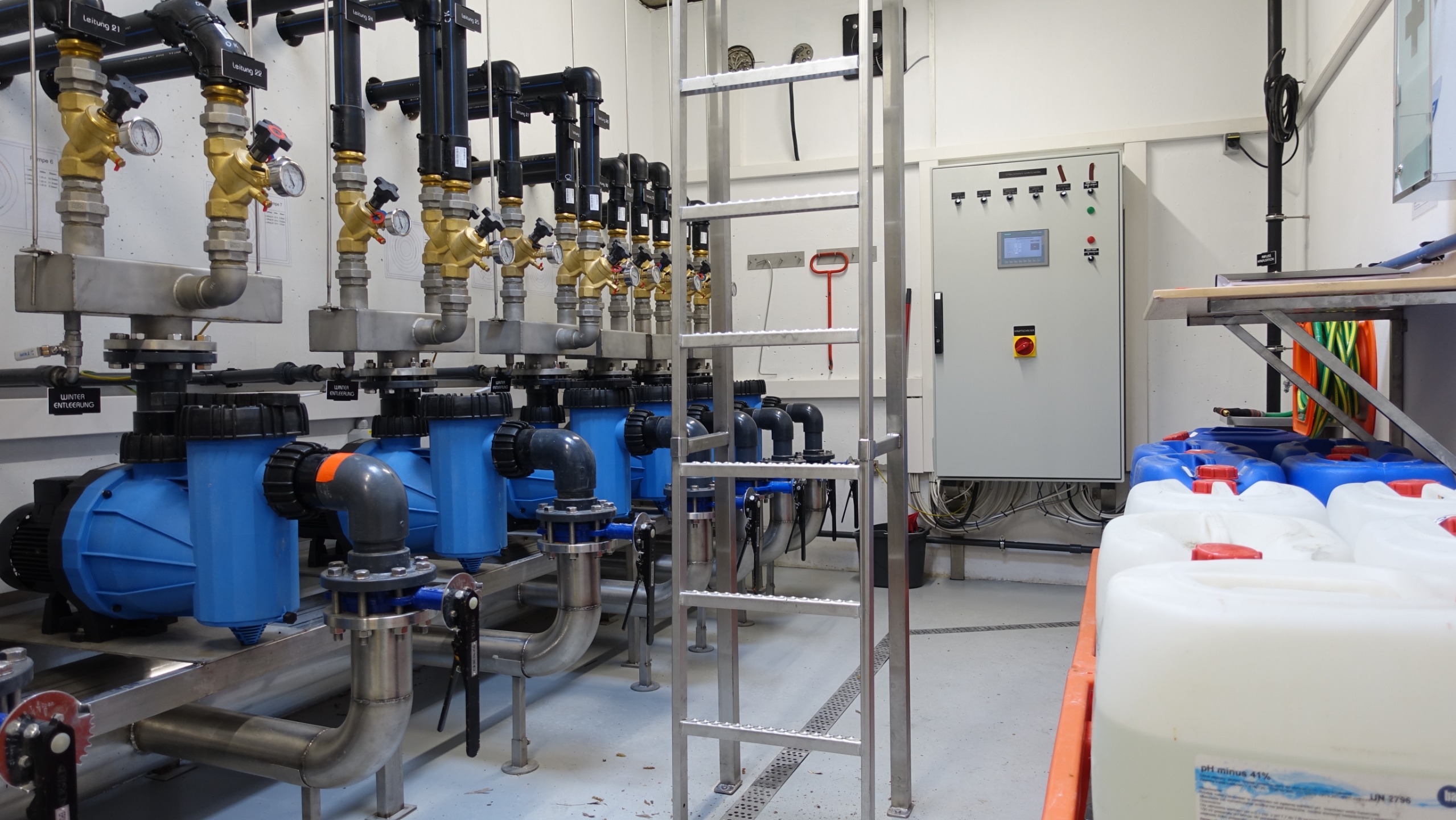

Insgesamt wurden 11 Pumpen in einem unterirdisch platzierten Technikschacht verbaut. Ein spezieller Reinigungskreislauf sorgt für eine gute hygienische Qualität des Wassers (UV-Reaktor).

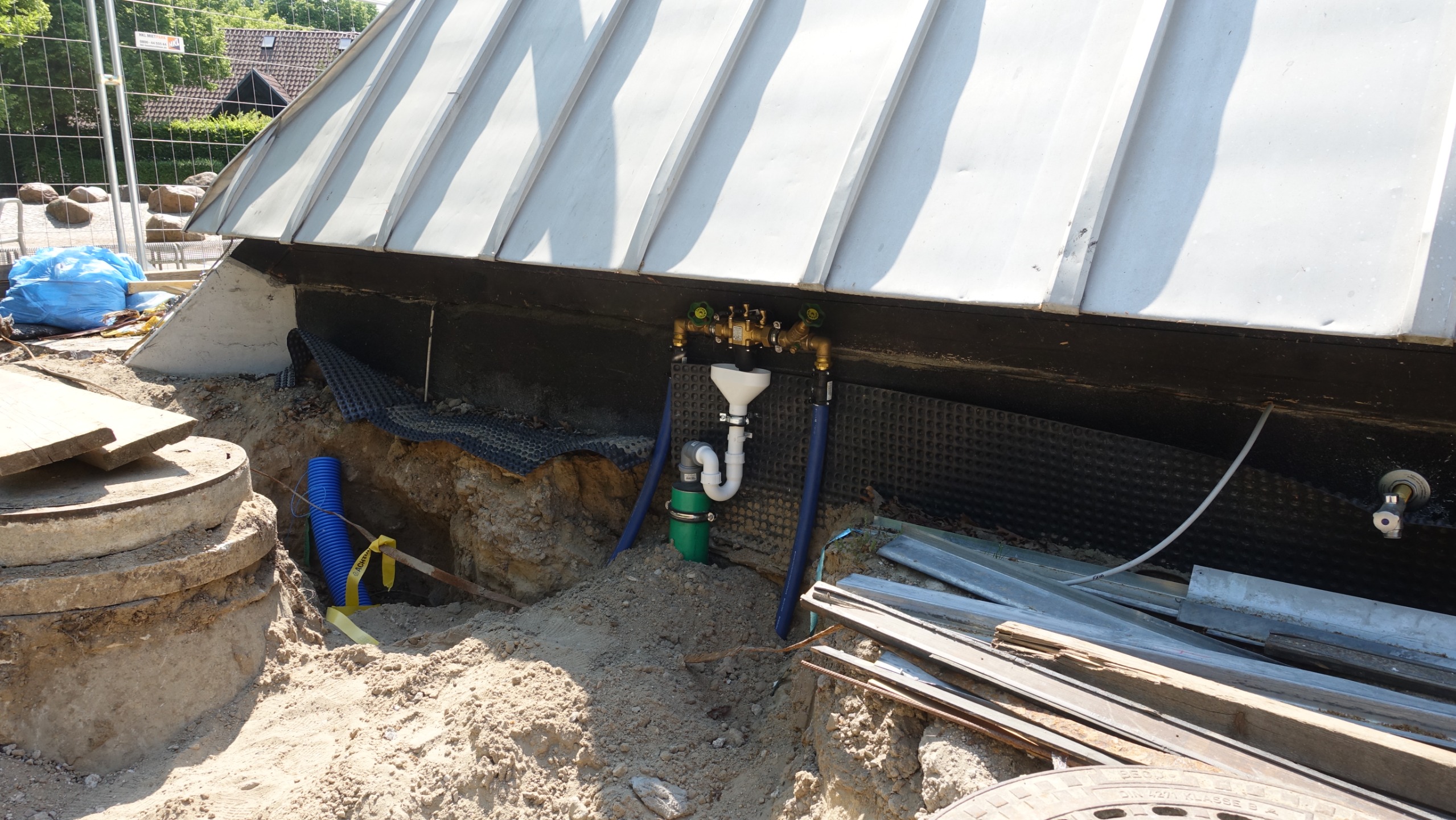

Das zurücklaufende Wasser aus den Rinnen wird über einen Sedimentations- und Filterschacht von Sand befreit und anschließend in eine 36 m³ große Zisterne geleitet. Für die Frischwasserzufuhr der Zisterne wird ein Trinkwasseranschluss genutzt. Die Trinkwasserzufuhr erfolgt über eine nach EN 1717 ausgeführte Trennstation, bei der der Einlauf oberhalb der Rückstauebene angeordnet ist.
