2. BA Touristische Erschließung des Areals Treptower Park

Hydraulische Bewässerungsplanung und virtuelle Simulation der Wasserströme

Das Ingenieurbüro Irriproject erhielt 2014 den Zuschlag für die Neuplanung der spreeseitigen Wassertechnik. Dazu gehörte die Prüfung und der Ausbau der Wasserversorgungsanlage, Neuaufbau der Springbrunnentechnik, Neubau Bewässerungsanlage im ...
Umsetzungszeitraum: 2014 - 2016

Auftraggeber: Bezirksamt Treptow Köpenick (Berlin)

Leistungsphasen: Ausführung LP 1 bis LP 9 der HOAI

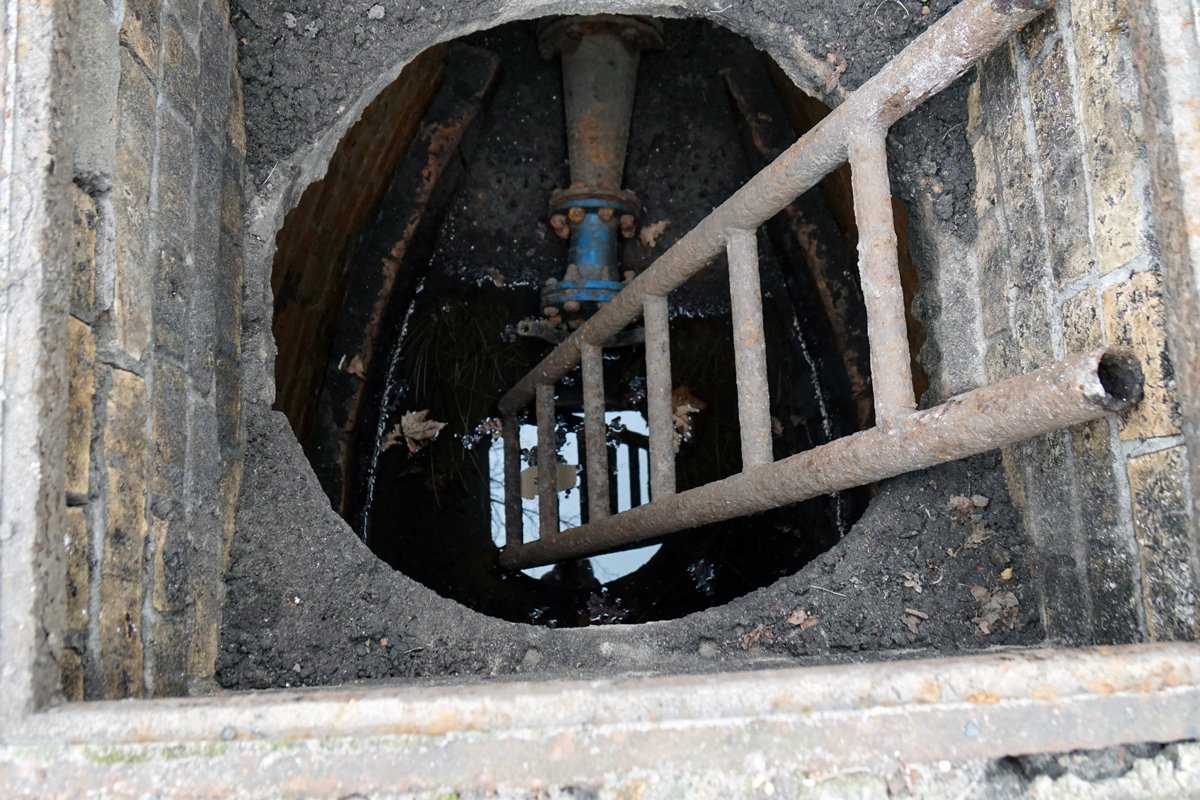

Das Ingenieurbüro Irriproject erhielt 2014 den Zuschlag für die Neuplanung der spreeseitigen Wassertechnik. Dazu gehörte die Prüfung und der Ausbau der Wasserversorgungsanlage, Neuaufbau der Springbrunnentechnik, sowie der Bewässerungsanlage im Sommer-, Pergola- und Wassergarten. Die Hauptaufgabebestand darin, ein effektives Hauptleitungsnetz auf der Spreeseite zu installieren.

Durch die hydraulische Bewässerungsplanung und die virtuelle Simulation sämtlicher Wasserströme, konnte die ursprünglich angedachte Länge des Hauptleitungsnetzes (PEHD DA 110) um ca. 800 m erweitert werden. Diese zusätzlichen Leistungen konnten mit den geplanten Mitteln umgesetzt werden. Damit verfügt der spreeseitige Teil des Treptower Parks über ein leistungsfähiges Hauptleitungsnetz mit einer hohen Dichte an Wasserentnahmestellen. Hiermit ist es für das Grünpflegepersonal weniger aufwändig, eine zusätzliche Bewässerung in den heißen und trockenen Monaten durchzuführen.

Kommunizierende Pumpen

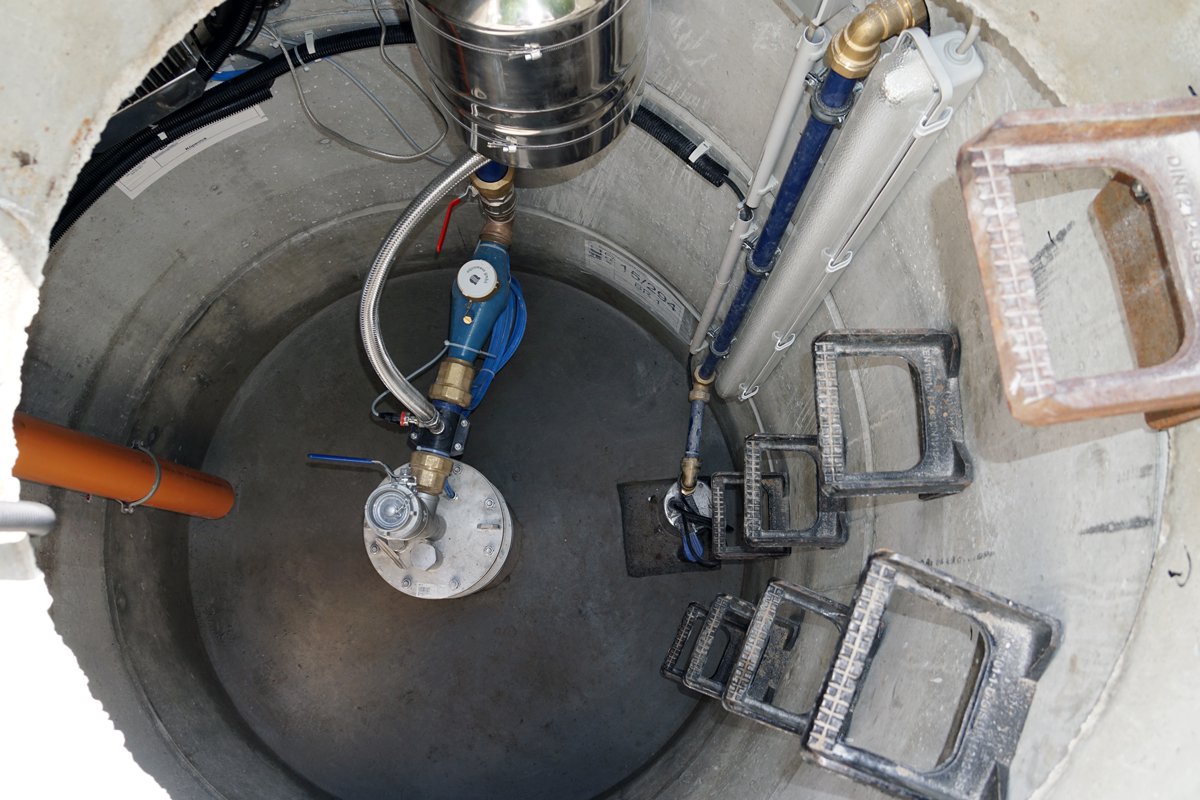

Irriproject hat die Wasserversorgungsanlage auf Grundlage der hydraulischen Bewässerungsplanung mit zwei kommunizierenden Pumpen ausgestattet. Beim Betrieb der Wasserversorgungsanlage mit Frequenzregelsystem, wechseln sich die elektronisch gekoppelten Brunnenpumpen ab und die Steuerung erlaubt eine parallele Pumpenführung mit leistungsabhängiger Pumpenzuschaltung.

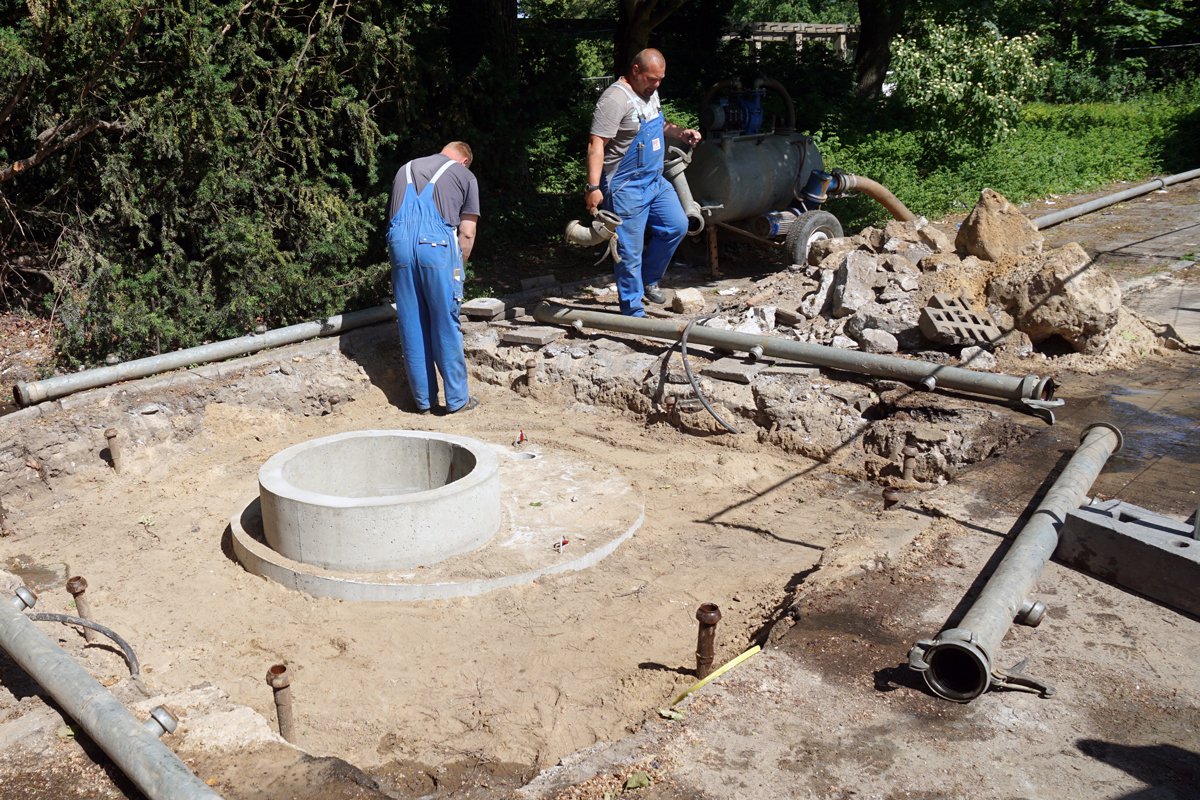

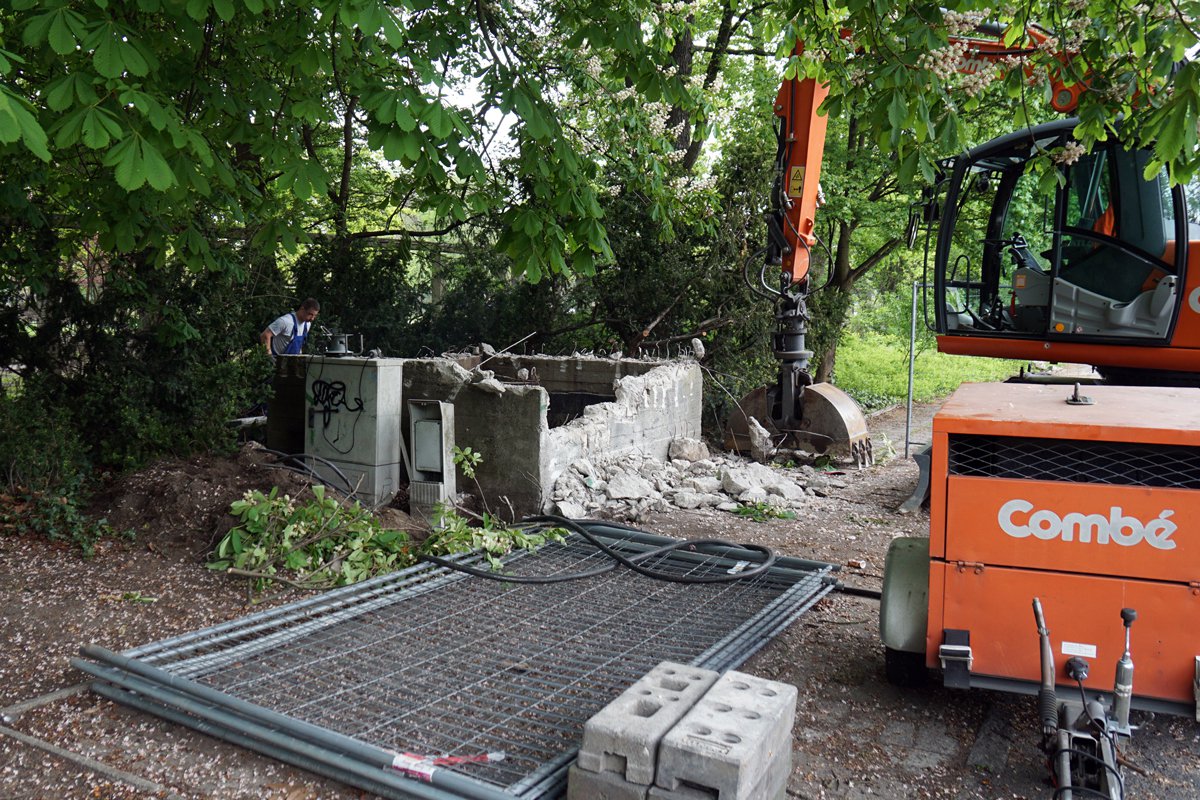

Abriss Elektro Technikschacht

Springbrunnen Bewässerung

Steuer- und Regelungstechnik

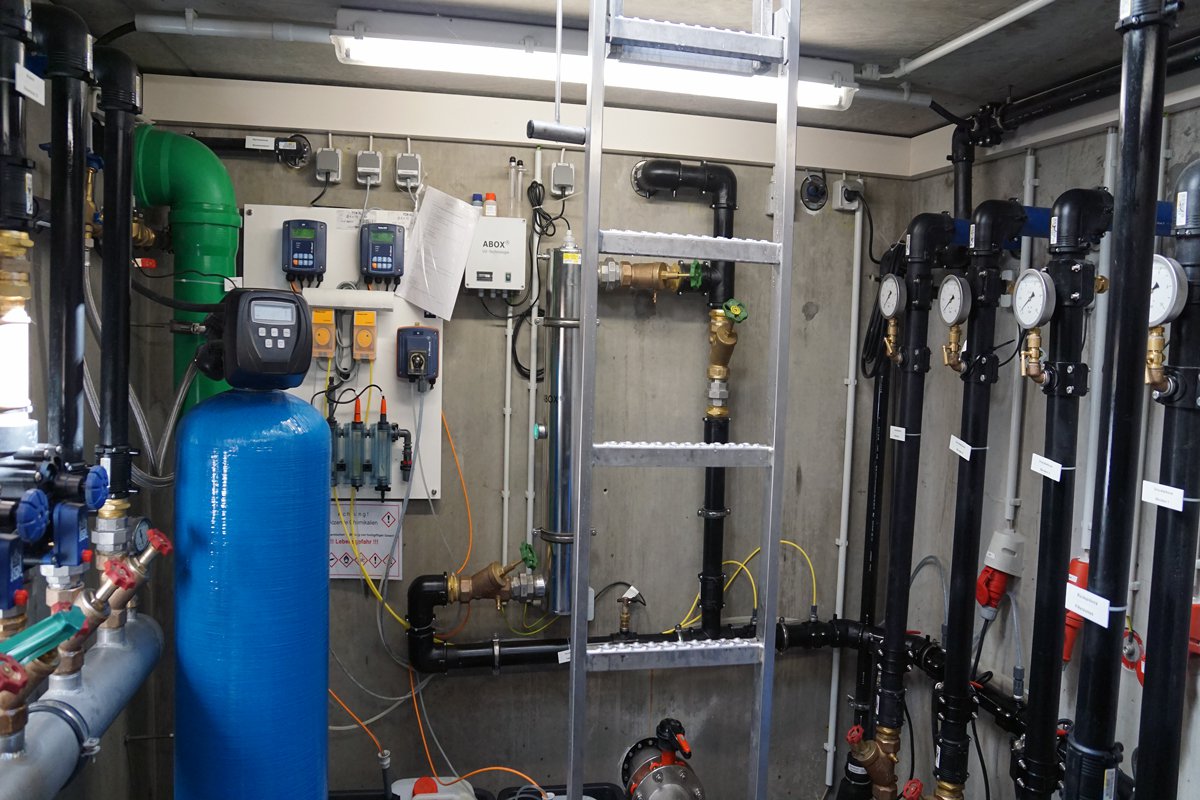

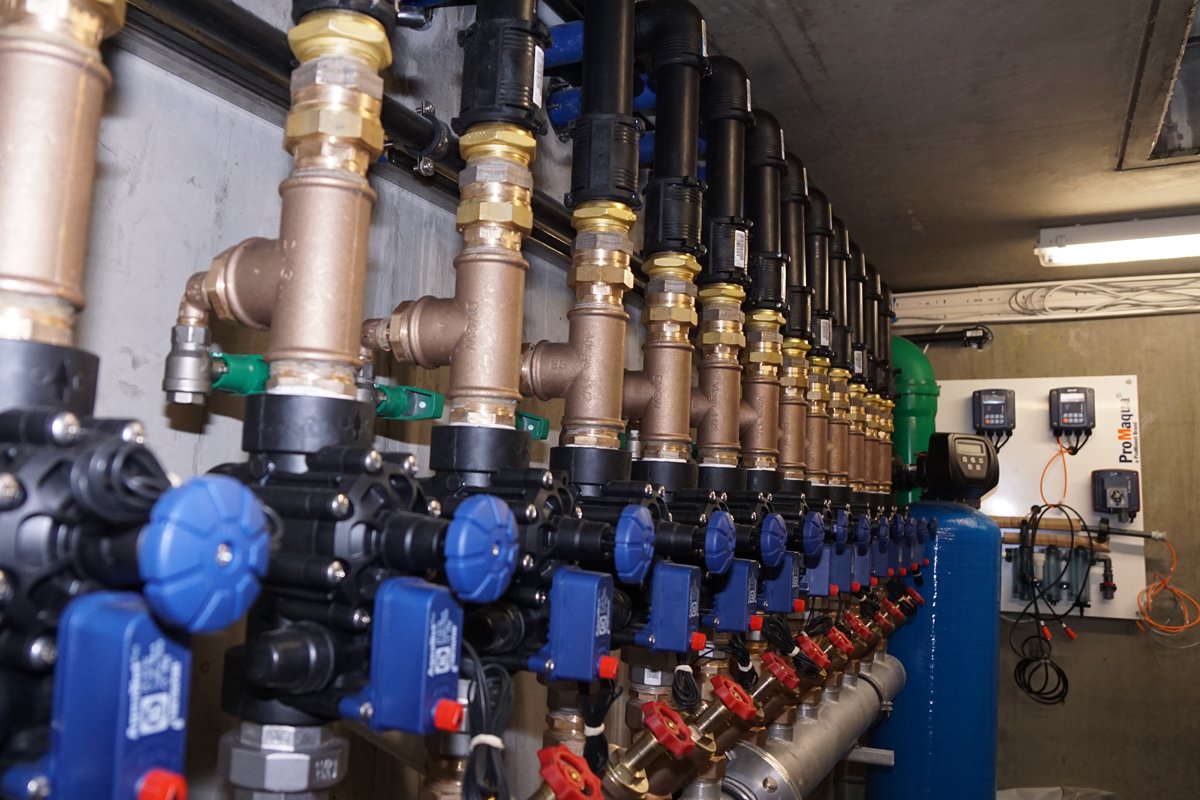

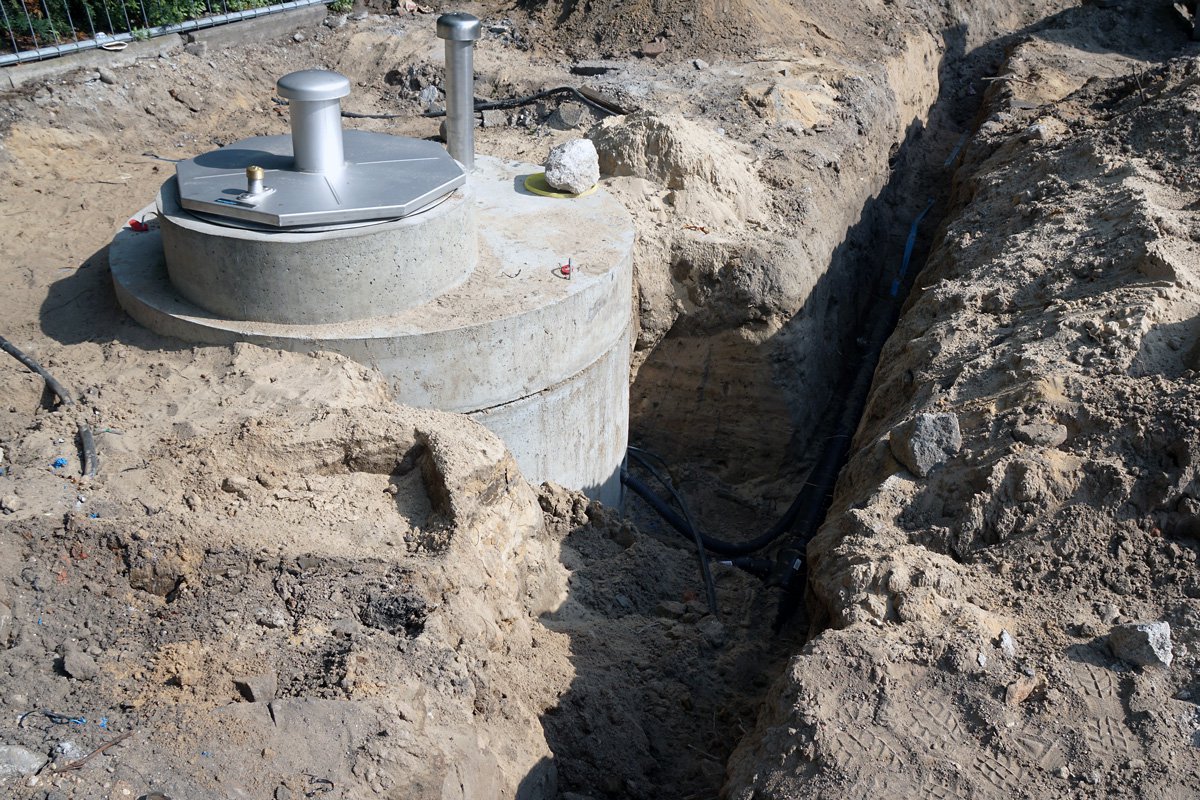

Für die technischen Komponenten (Pumpen, Ventile, Filter, Wasseraufbereitung etc.) der Springbrunnenanlage und der automatischen Bewässerungsanlage im Sommer-, Pergola- und Wassergarten wurde von Irriproject ein Technikschacht (Gewicht ca. 27 Tonnen) geplant. Dieser besteht aus einem Wasserspeicher- und Technikschacht.


Wassermanagement über Webinterface

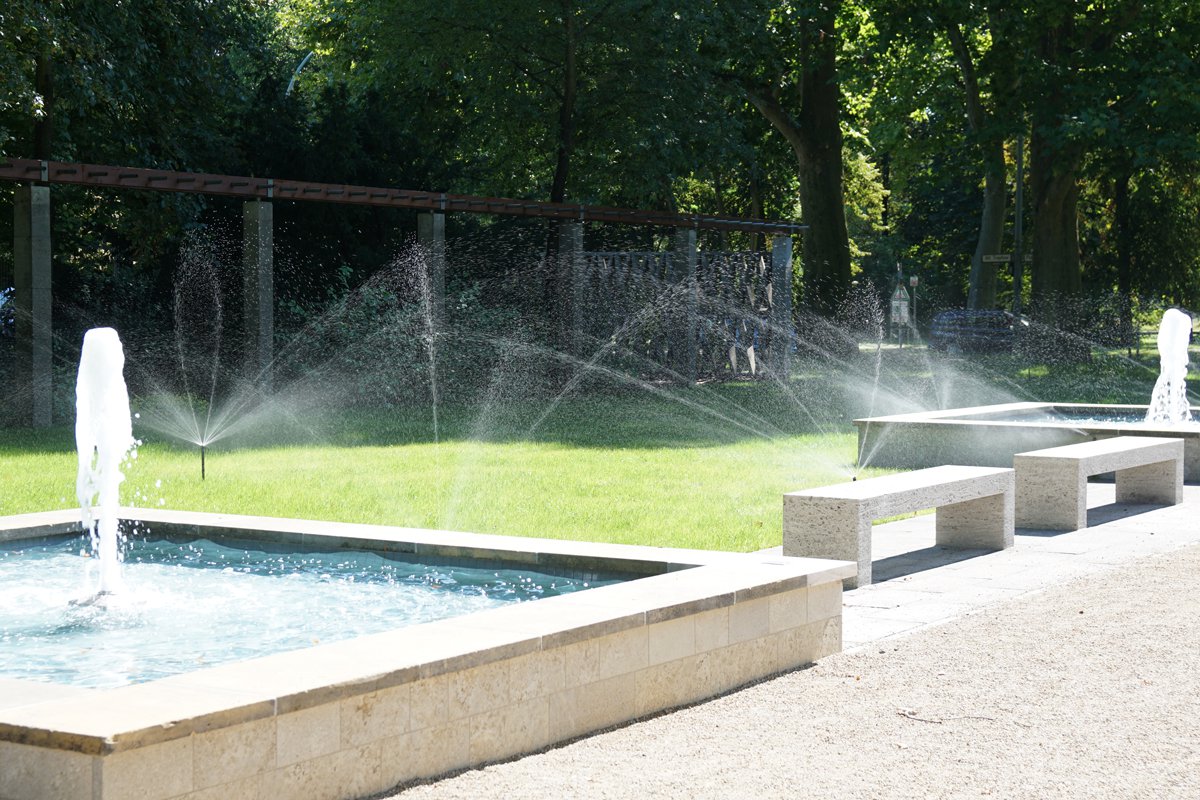

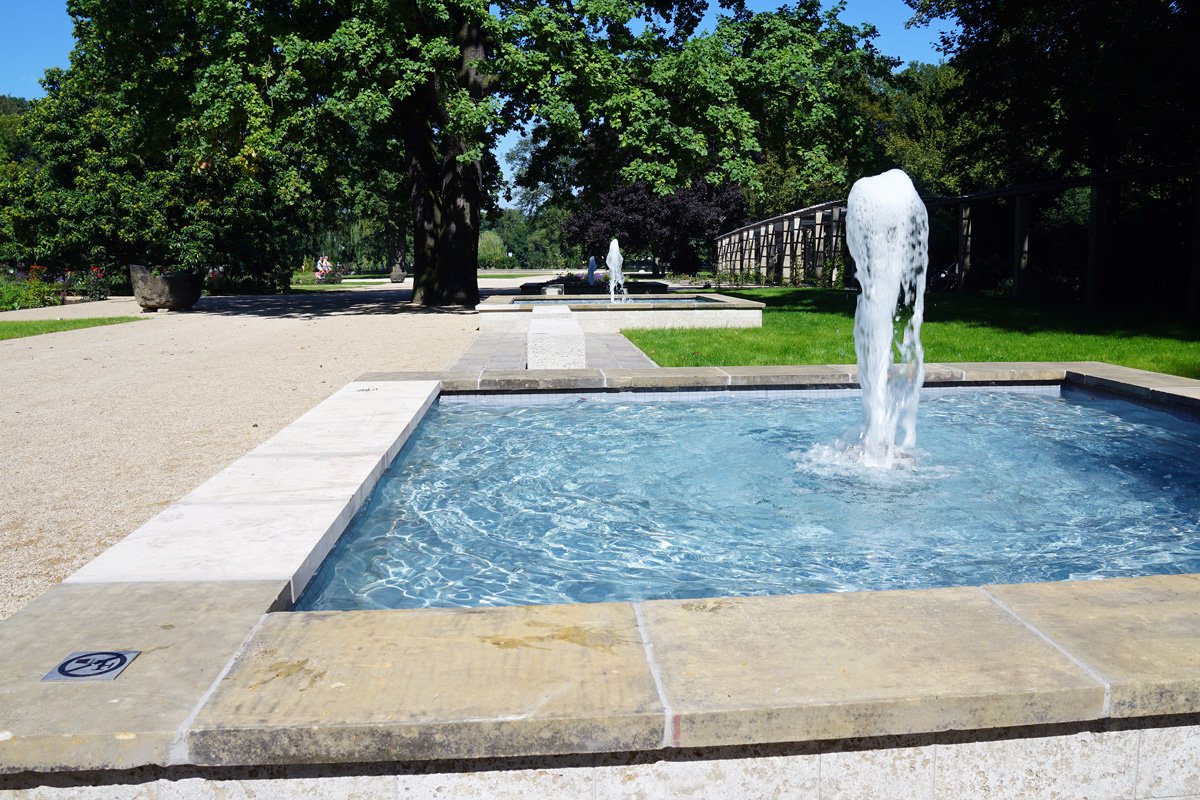

Im Bereich des Sommer-, Pergola- und Wassergartens, des denkmalgeschützten Treptower Parks, wurde durch Irriproject die vollständige Wassertechnik neugeplant. D.h. die komplette marode Springbrunnentechnik wurde erneuert und an den Stand der Technik angepasst. Jetzt werden die 4 Springbrunneneinheiten über einen Wasserkreislauf mit automatischem Rückspülfilter, UV-C-Reaktor, Wasserpflegeeinheiten und modernen Umlaufsystempumpen bedient.

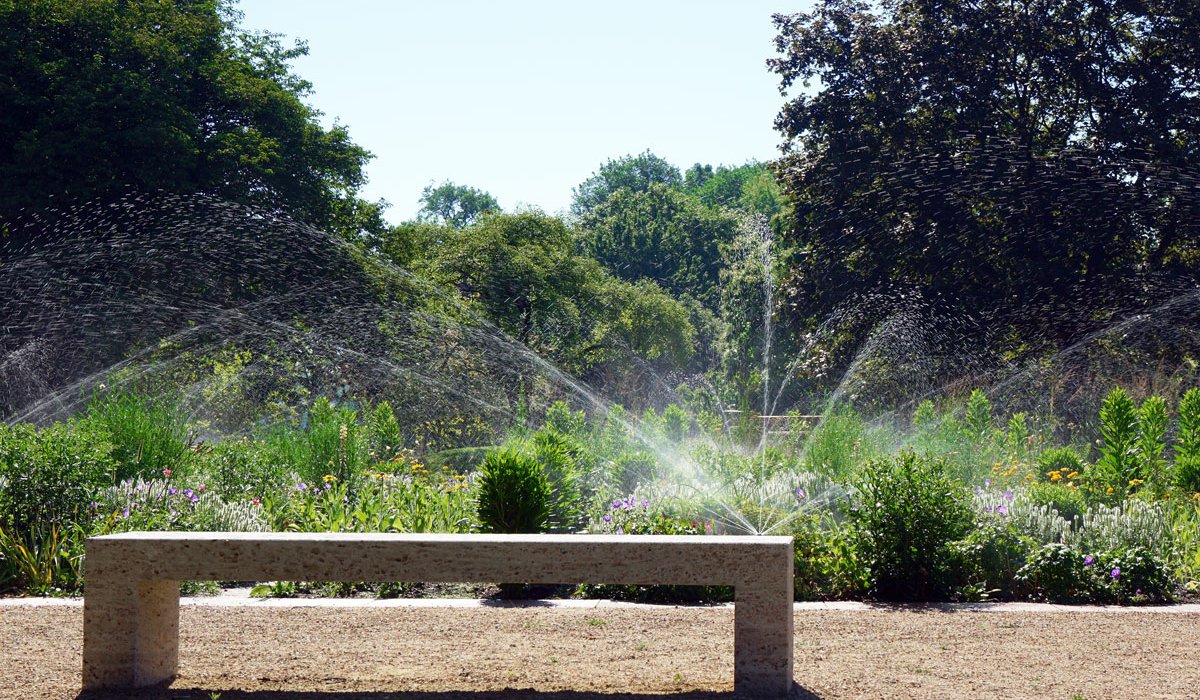

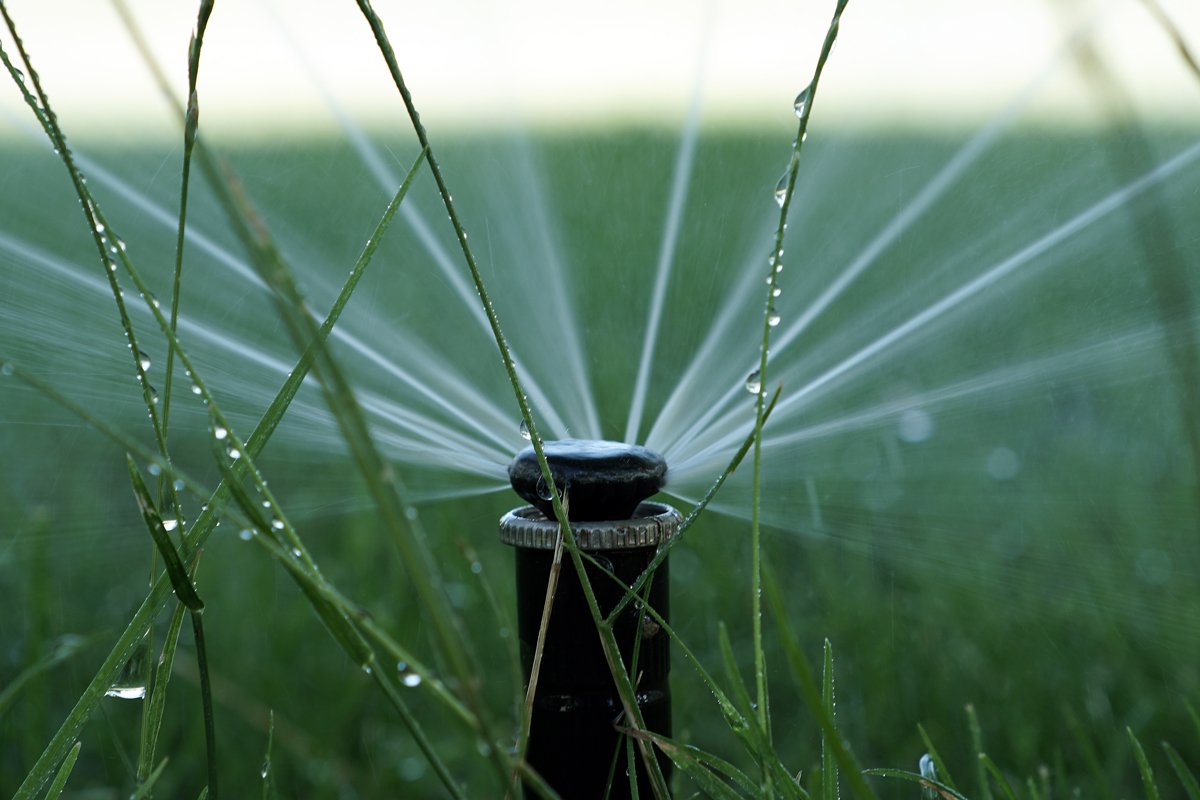

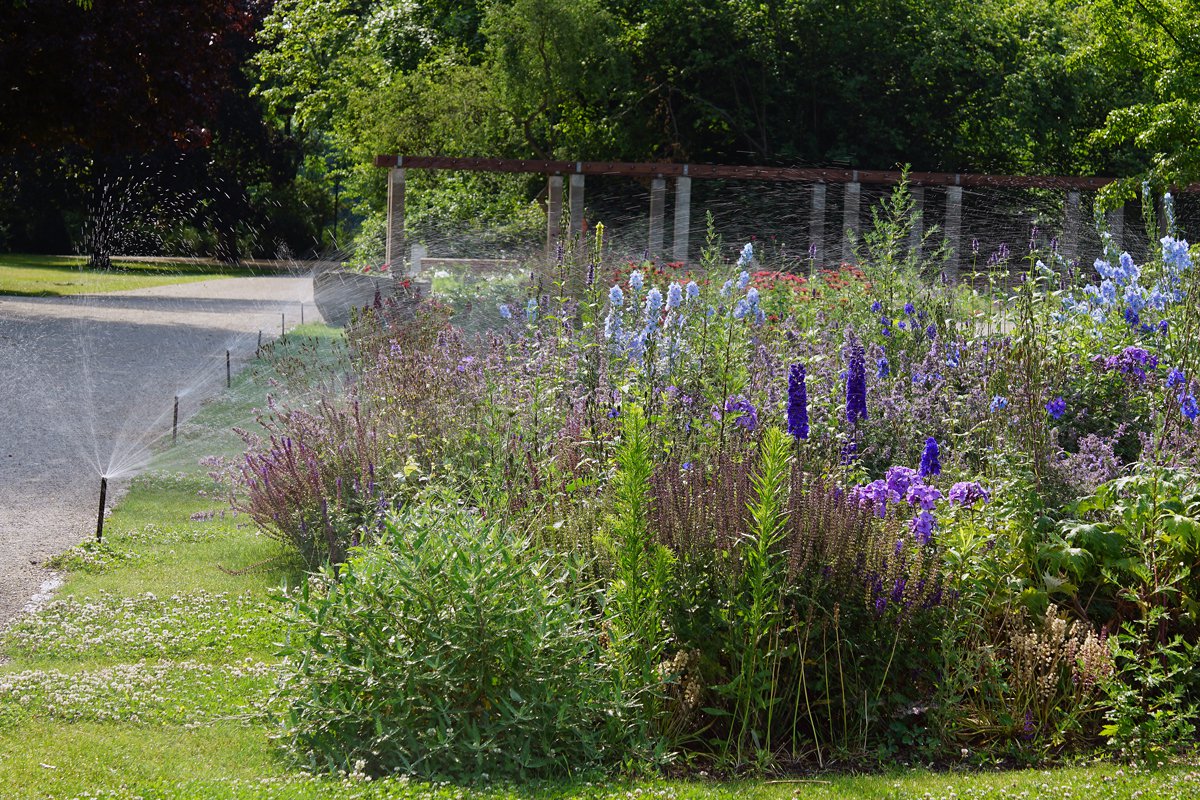

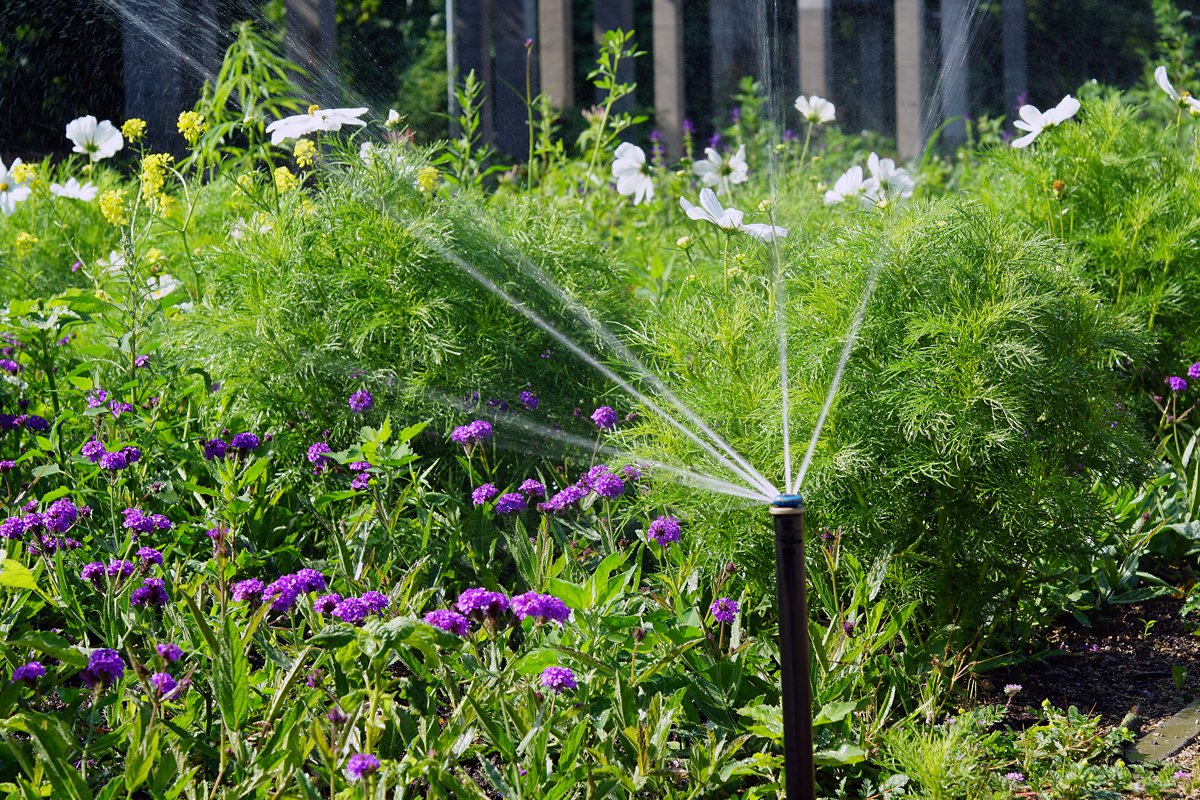

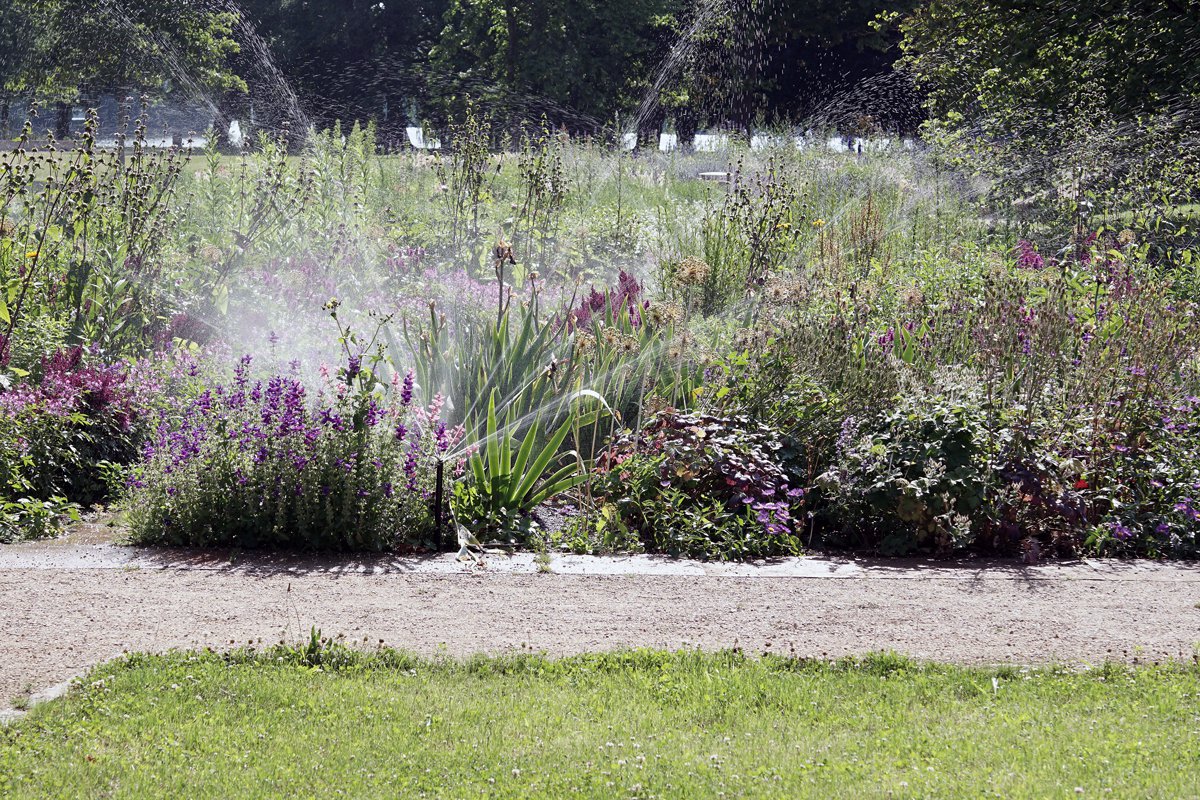

Das neue Bewässerungssystem für die Rasen- und Staudenflächen besteht aus teilflächenspezifischen Ventileinheiten mit über 500 ressourcenschonenden Rotationsversenksprühdüsen. Die neue webbasierte Bewässerungssteuerung ermöglicht den Zugriff auf das System für ein bedarfsgerechtes Wassermanagement. Die Höhe der Wassergaben wird an die saisonalen klimatischen Verhältnisse angepasst. Dabei wird jede Wassergabe automatisch protokolliert.
